详情描述
TRM2系列50型塑壳断路器符合以下国际标准:
IEC/EN 60947-1: 低压开关设备和控制设备-第一部分: 总则
IEC/EN 60947-2: 低压开关设备和控制设备-第二部分: 总断路器

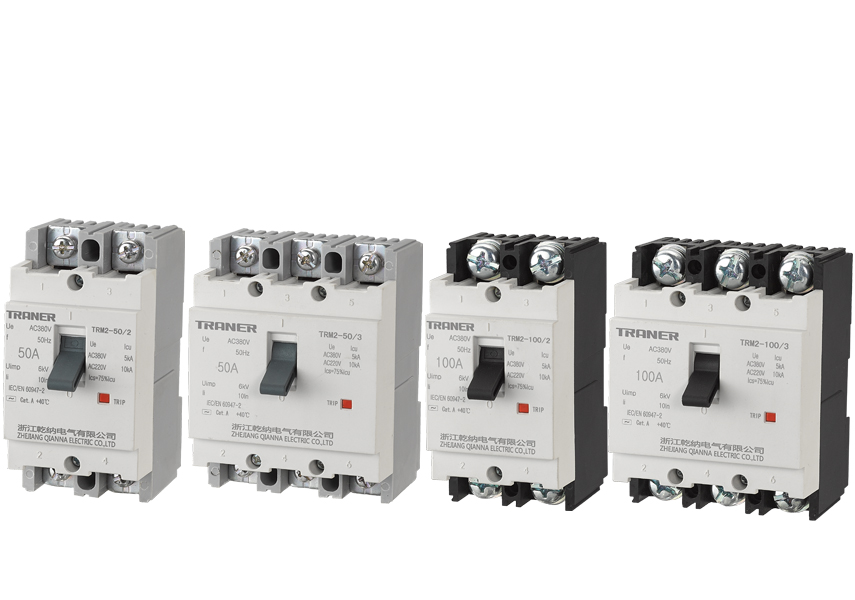

TRM2系列50型塑壳断路器(标准使用环境)
1. 环境温度: 范围 -5ºC--+55ºC(但是当温度超过40ºC应当考虑降低使用参数);
2. 湿度: 范围 45%--85%;
3. 海拔: 低于2000m (但是如果海拔超过1000m, 可考虑通过湿度试验和耐压试验进行大气校正);
4. 气体中不能存在过多蒸汽、油蒸汽、烟尘、粉尘、盐分等腐蚀性物质;;
类别:
极数: 2极, 3极
技术参数
| 壳架 | 50AF | 100AF | |||||||||
|
型号 |
TRM2-50/2 | TRM2-50/3 | TRM2-100/2 | TRM2-100/3 | |||||||
|
极数 |
2 | 3 | 2 | 3 | |||||||
|
额定电流 (A) |
In | 5, 10 | 15, 20, 30, 40, 50 | 5, 10 | 15, 20, 30, 40, 50 | 63, 80, 100 | 63, 80, 100 | ||||
|
额定电压 (V) |
Ue | 220/415 | 220/415 | 220/415 | 220/415 | ||||||
| 额定绝缘电压(V),50/60Hz | Ui | 500 | 500 | 500 | 500 | ||||||
| 额定冲击电压(kV) | Uimp | 6 | 6 | 6 | 6 | ||||||
|
额定极限短路分断能力(kA) GB 14048.2, IEC/EN 60947-2 |
Icu | 220V | 415V | 220V | 415V | 220V | 415V | 220V | 415V | 220V | 415V |
| 5 | 2.5 | 10 | 6 | 5 | 2.5 | 10 | 6 | 10 | 6 | ||
| lcs=%×lcu | 75% | 75% | 75% | 75% | 75% | 75% | |||||
 尺寸(mm)
|
a | 50 | 75 | 50 | 75 | ||||||
| b | 98 | 98 | 98 | 98 | |||||||
| c | 60 | 60 | 60 | 60 | |||||||
| d | 80 | 80 | 80 | 80 | |||||||
| 重量(kg) | 0.31 | 0.41 | 0.31 | 0.41 | |||||||
