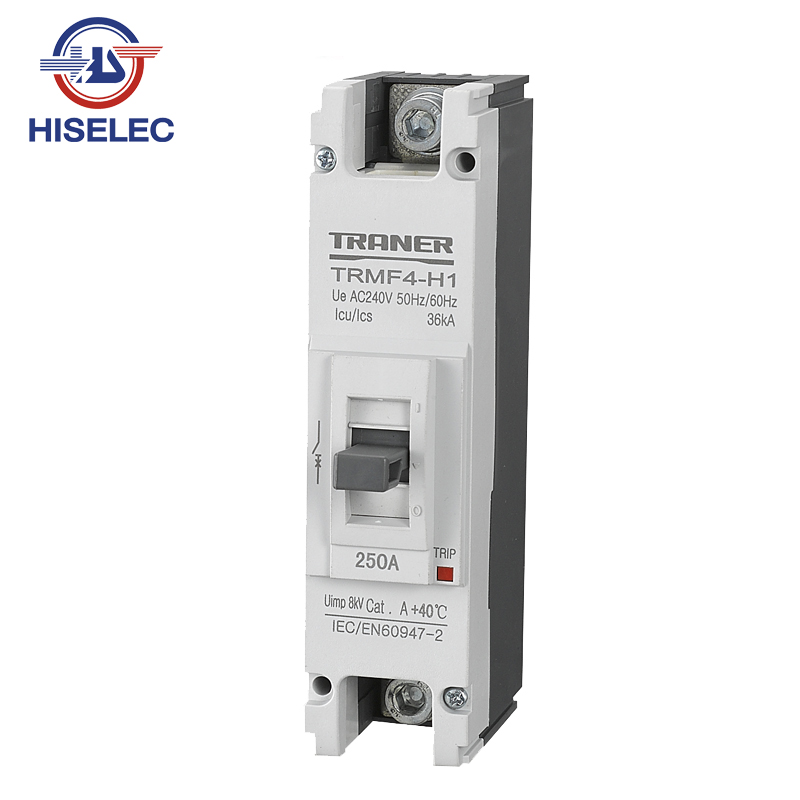

塑壳断路器MCCB TRMF4(250A) 1P
-
我要分享：

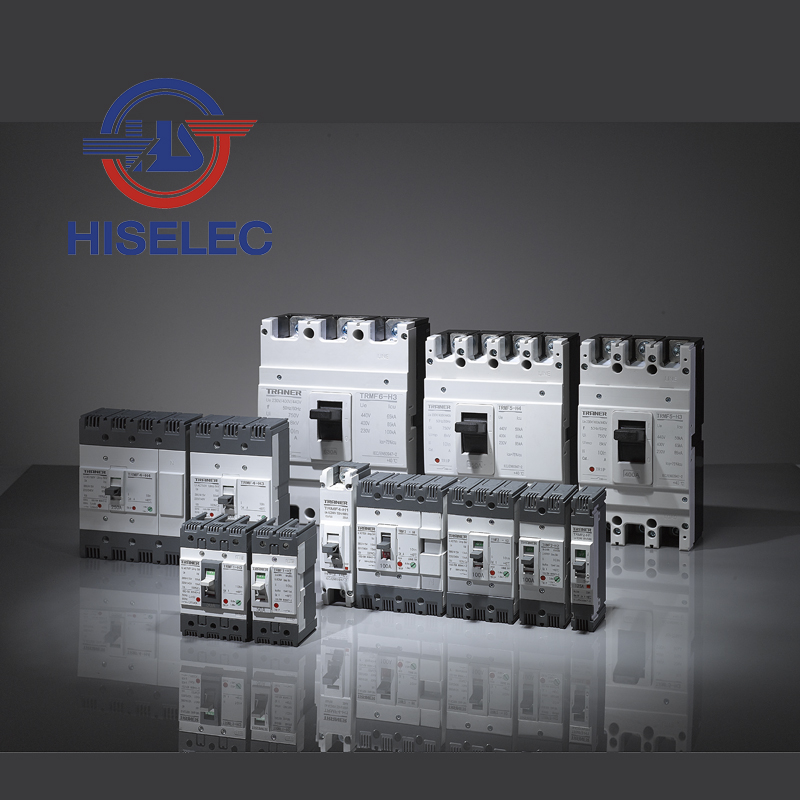

TRM系列塑壳断路器MCCB
1.小尺寸，大分断;
2.额定电流有固定式和可调式(0.8In-1.0In);
3.模块化设计，性能更佳;
4.Ics=100% Icu(除了单极塑壳断路器);
详情描述
TRM系列塑壳断路器符合以下国际标准:
IEC/EN 60947-1: 低压开关设备和控制设备-第一部分: 总则
IEC/EN 60947-2: 低压开关设备和控制设备-第二部分: 总断路器
TRM系列MCCB(标准使用环境)
1. 环境温度: 范围 -5ºC--+55ºC(但是当温度超过40ºC应当考虑降低使用参数);
2. 湿度: 范围 45%--85%;
3. 海拔: 低于2000m (但是如果海拔超过1000m, 可考虑通过湿度试验和耐压试验进行大气校正);
4. 气体中不能存在过多蒸汽、油蒸汽、烟尘、粉尘、盐分等腐蚀性物质;;
类别:
极数: 1极, 3极, 4极
分断能力: S型, H型
额定电流: 固定型, 可调型(08In-1.0In)
技术参数
| 壳架 | TRMF4(250A) | ||||||
| 分断能力代码 | S | H | |||||
| 产品型号和极数 | 1P | 3P | 4P | 1P | 3P | 4P | |
| TRMF4-S1 | TRMF4-S3 | TRMF4-S4 | TRMF4-H1 | TRMF4-H3 | TRMF4-H4 | ||
| 额定电流,In(A) | 100A,125A,160A,180A,200A,225A,250A | ||||||
| 可调参数 | 额定电流设置(0.8In~1.0In) | X | √ | √ | X | √ | √ |
| 手柄锁定装置 | X | √ | √ | X | √ | √ | |
| 额定操作电压,Ue(V),AC50/60Hz | 240V/415V | ||||||
| 额定绝缘电压,Ui(V) | 1000V | ||||||
| 额定脉冲承受电压,Uimp(kV) | 8kV | ||||||
| 执行标准 | 符合IEC/EN 60947-2 | ||||||
| 额定频率(Hz) | 50/60Hz | ||||||
| 额定短路分断能力,Icu(kA) | |||||||
| AC交流 | 240V | 25kA | 50kA | 36kA | 65kA | ||
| 415V | - | 37kA | - | 50kA | |||
| Ics=%*Icu | 50% | 100% | 50% | 100% | |||
| 机械寿命(次) | 7000 | ||||||
| 电寿命(次) | 1000 | ||||||
|
尺寸 长*宽*高(mm)
|
1极 | 150mm*38mm*60mm | |||||
| 2极 | - | ||||||
| 3极 | 165mm*105mm*60mm | ||||||
| 4极 | 165mm*140mm*60mm | ||||||
内部附件:
外部附件:
